Инкапсуляция



Инкапсуляция

Когда приложение посылает данные с использованием TCP, данные опускаются вниз по стеку протоколов, проходя через каждый уровень, до тех пор пока они не будут отправлены в виде потока битов по сети. Каждый уровень добавляет свою информацию к данным путем пристыковки заголовков (а иногда завершителей). На рисунке 1.7 показан этот процесс. Блок данных, который TCP посылает в IP, называется TCP сегментом. Блок данных, который IP посылает в сетевой интерфейс, называется IP датаграммой. Поток битов, который передается по Ethernet, называется фреймом (frame).

Числа, стоящие под заголовком и завершителем Ethernet фрейма на рисунке 1.7, показывают стандартный размер заголовков в байтах. В следующих разделах мы расскажем о заголовках более подробно.

Одной из физических характеристик фрейма Ethernet является та, что размер данных должен быть в диапазоне между 46 и 1500 байт. Минимальный размер мы обсудим в разделе "Примеры ARP" главы 4, а максимальный в разделе "MTU" главы 2.

Все стандарты Internet и большинство книг про TCP/IP используют термин октет (octet) вместо слова байт. Такая терминология сложилась исторически, однако мы будем использовать именно слово байт (byte).

Чтобы быть максимально точными, рассматривая рисунок 1.7, мы должны сказать, что блок данных, передаваемый между IP и сетевым интерфейсом, называется пакетом (packet). Этот пакет может быть как IP датаграммой, так и фрагментом IP датаграммы. Мы рассмотрим фрагментацию более подробно в разделе "Фрагментация IP" главы 11.

Что касается UDP данных, то картина там практически идентичная. Единственное различие заключается в том, что блок информации, который UDP передает в IP, называется UDP датаграммой, а размер UDP заголовка составляет 8 байт.

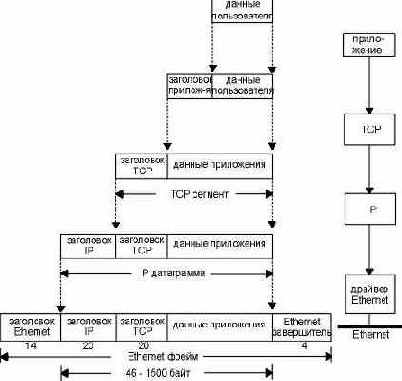

Рисунок 1.7 Инкапсуляция данных, осуществляемая по мере того, как они проходят по стеку протоколов.




Снова обратимся к рисунку 1.4, на котором показано как TCP, UDP, ICMP и IGMP посылают данные в IP. IP должен добавить какой-либо идентификатор к IP заголовку, который он генерирует, чтобы указать какому уровню принадлежат данные. IP делает это путем сохранения восьмибитного значения в своем заголовке, которое называется полем протокола. Это значение равно 1 для ICMP, 2 для IGMP, 6 для TCP и 17 для UDP.

Точно так же различные приложения могут использовать TCP или UDP в одно и то же время. Протоколы транспортного уровня сохраняют в заголовке идентификатор приложения, которое их использует. TCP и UDP оба используют шестнадцатибитный номер порта (port number), чтобы указать на приложения. TCP и UDP сохраняют номер порта источника и номер порта назначения в своих заголовках.

Сетевой интерфейс посылает и принимает фреймы, принадлежащие IP, ARP и RARP. Должна существовать форма идентификации в заголовке Ethernet, которая бы указывала, какой сетевой уровень сгенерировал данные. Для этого существует шестнадцатибитное поле типа фрейма в заголовке Ethernet.
